2018, High Performance Auto Layout
이 글은 WWDC 2018 - High Performance Auto Layout의 내용을 공부하고, 개인적으로 정리해놓은 글입니다.
1. 내면과 직관
단순하게 오토레이아웃으로 Button과의 거리를 20으로 설정한다면 이것이 어떤 과정을 통해서 적용되는지 이해하기 어렵습니다. 설정한 오토레이아웃으로 인한 성능의 기대치가 뭐가 더 좋은 것인지도 판단하기 어렵죠. 그래서 이번 세션의 목표는 오토레이아웃이 어떻게 동작하는지에 대한 내면과 직관을 기르는 것입니다.
iOS12에서는 오토레이아웃 관련한 성능이 많이 향상되었습니다. 그렇게 할 수 있었던 이유는 오토레이아웃이 어떻게 구성되고 작동하는지, 어떻게 작동하는지에 대한 좋은 정신적 모델을 가지고 있기 때문이라고 생각합니다.
우리는 당신이 그 정신적 모델을 개발하는 것을 돕고 싶고, 그래서 가장 일반적이라고 생각되는 문제들을 선택했습니다.
2. Render Loop

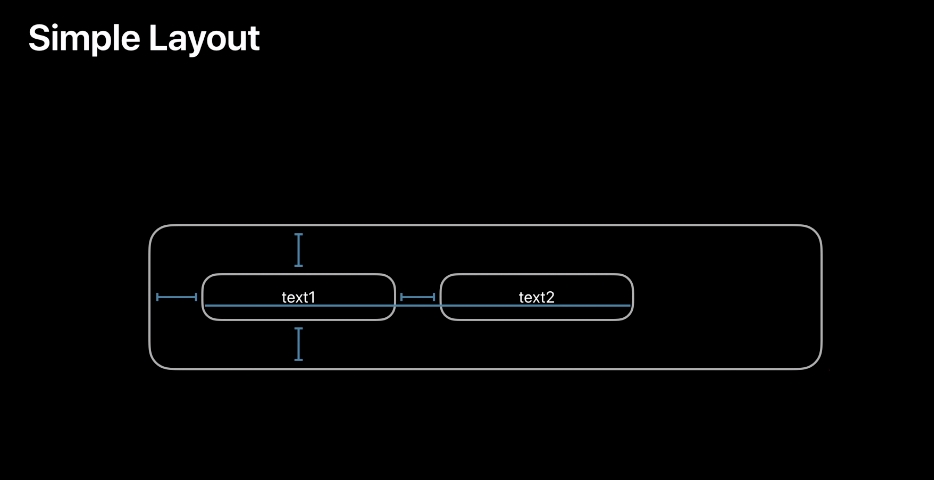

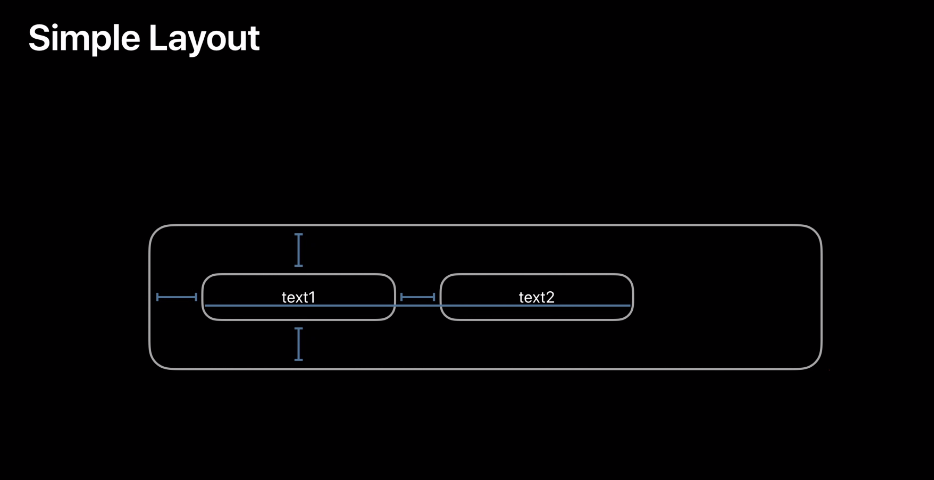

우리는 아래의 사진처럼 심플 레이아웃을 구현할 겁니다. 그리고 인터페이스 빌드가 아닌 코드로 작성했다고 해보죠. 아래의 코드처럼요.

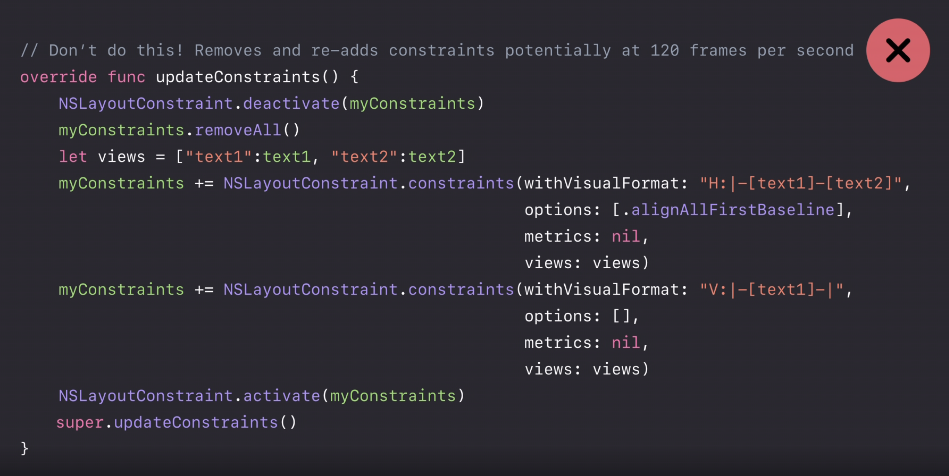

아래의 코드는 지금 총 5개의 작업을 하고 있습니다.
updateConstraints 라는 메서드를 재정의(override)
myConstraints라는 제약조건모음을 비활성화하고 삭제
myConstraints에 새로운 제약조건 생성
myConstraints의 제약조건을 활성화
super.updateConstraints 호출
그러면 이 5개의 작업에서 잘못된게 뭘까요? 그러려면 각 코드의 역할이 무엇인지 알아야 될 겁니다. 하나하나씩 자세히 살펴보죠.

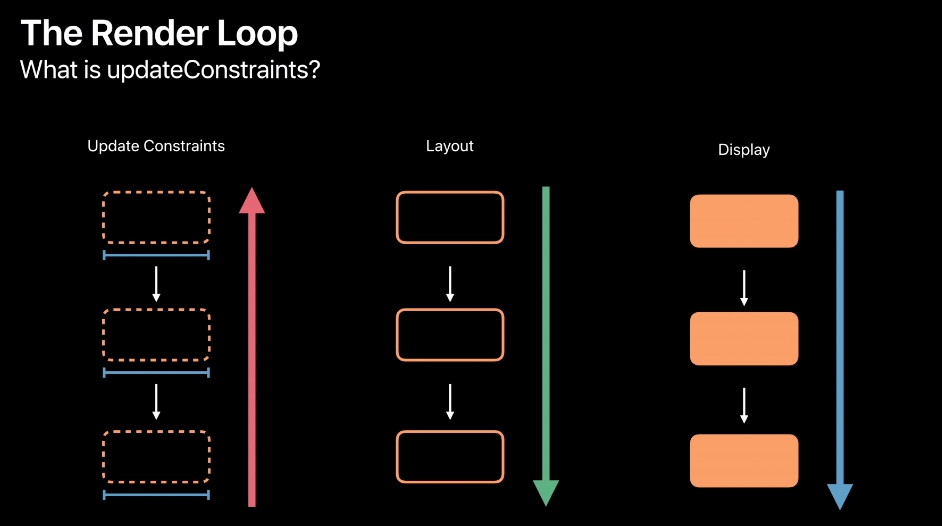

Render Loop
렌더 루프는 잠재적으로 초당 120번 실행되는 프로세스입니다.
렌더 루프가 완료되면 모든 콘텐츠가 각 프레임에 사용할 준비가 되는 것이죠.
Update Constraints, Layout, Display라는 3개의 단계로 구성되어 있습니다.
Update Constraints
첫번째로, 모든 뷰는 updateConstraints를 수신합니다. 뷰는 View Hierarchy에서 보면 알 수 있듯이 스택구조로 겹겹이 쌓이죠? 그래서 이 updateConstraints 메서드는 ¹leaf를 시작으로 스택의 제일 첫번째인 window까지 역방향으로 호출됩니다.
Layout
두번째로, 모든 뷰는 이번엔 window부터 leaf까지 순방향으로 호출되면서 layoutSubviews()를 수신합니다.
Display
세번째로, 모든 뷰는 마찬가지로 window부터 leaf까지 필요하다면, draw 합니다.
3단계 메서드 자세히 살펴보기
이 3단계 작업은 궁극적으로 작업을 낭비하지 않기위해 존재합니다. 낭비되는 작업을 피하고, 또는 그 작업을 연기하고, 건너뛰기 위한 것입니다.
무슨 말이냐면, 어떤 UILabel이 있다고 합시다. 그러면 그 레이블에는 텍스트의 크기를 설명하는 제약 조건이 있어야 합니다. 그리고 그 크기에 기여하는 많은 속성이 있습니다. 텍스트 속성, 글꼴, 텍스트 크기 등이 있습니다.
그리고 이 제약 조건을 측정하는 방법 중의 하나는 이러한 속성 중 하나가 변경될 때마다 텍스트를 다시 측정하는 것입니다. 하지만 매우 비효율적입니다.
레이블을 처음 설정할 때 아마도 이러한 속성 설정자를 여러 개 호출할 것이고 각각의 텍스트를 다시 측정하는 경우 모든 중간 항목이 낭비되기 때문이죠.
대신에 우리가 할 수 있는 것은 설정된 글꼴 내에서 setNeedsUpdateConstraints를 호출하는 겁니다. 그러면, 프레임이 스크린으로 이동하기 전에 끝에서 updateConstraints을 호출하게 됩니다. 초당 120번씩 updateConstraints를 실행하지 않고 마지막에만 딱 1번 호출하는 것이죠.

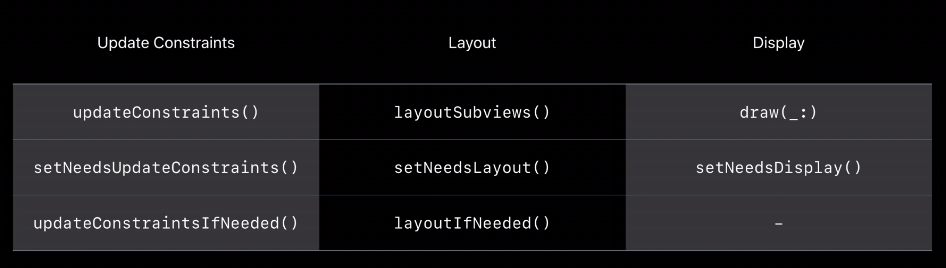

추가적으로 설명하면, 위에서 설명한 3가지 메소드말고도 밑에 더 있죠? setNeeds-, -IfNeeded 가 있는데 이런 녀석들은 글자 그대로의 뜻입니다.
setNeeds- 는 위에서 말했던 것처럼, 이것을 실행하면 초당 120번씩 실행하지 않고 스크린으로 돌아가기 전에 딱 1번만 호출됩니다.
-IfNeeded 는 반대로 당장 필요하다는 겁니다. 뭐가? updateConstraints(), layoutSubviews()가요. 저 메소드가 실행되는 즉시 updateConstraintsIfNeeded()라면 updateConstraints()가 호출될 것이고, layoutIfNeeded()라면 layoutSubviews()가 호출되겠죠.
다시 코드로 돌아와서
이제 다시 코드를 볼까요. 뭔가 이상하지 않나요?
updateConstraints 메서드 내에서 우리는 지금 myConstraints을 비활성화하고, 다시 myConstraints에 새로운 제약조건을 생성하고, 그것을 활성화합니다.
방금 위에서 말한 텍스트의 사례를 보는 것 같지 않나요?

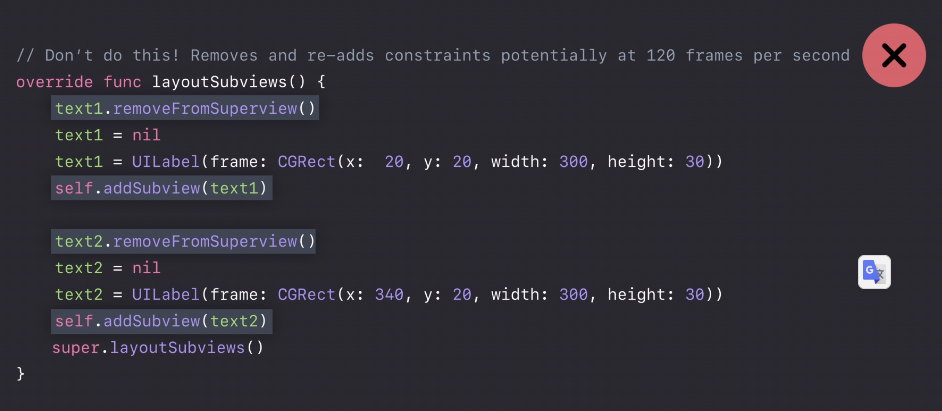

이것은 마치 layoutSubviews()가 호출될 때마다 모든 Subview를 파괴하고, 처음부터 만든 다음 다시 추가하는 것과 똑같습니다. 첫번째 그림처럼 말이죠.

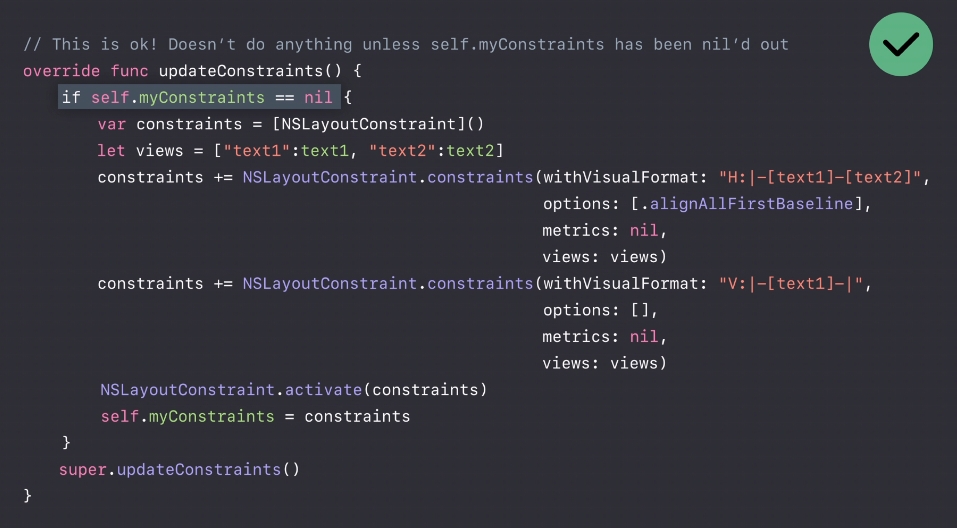

코드를 어떻게 개선해야 할까요? 계속 말했듯이 한 번 이상 하지 말아야 합니다. nil 체크 한번 이면 됩니다. 두번째 그림처럼요. 이런 것들은 우리가 코딩하면서 볼 수 있는 가장 일반적인 오류입니다.
결론
렌더 루프는 실제로 필요한 경우에는 유용합니다. 특히, 중복 작업을 피하는 데 정말 유용합니다. 하지만 초당 120회나 실행되기 때문에 위험하기도 합니다. 매우 민감한 코드이죠.
따라서 이와 같은 경우 일반적으로 민감한 코드에 대해 수행하려는 작업을 작성하는 경우 주의를 기울여야 하지만, 가장 좋은 방법은 역시 민감한 코드를 작성하는 빈도를 최소화해야 합니다.
즉, 위에서 개선한 코드처럼 딱 한번만 실행될 수 있도록 잘 생각해야 합니다. 그리고 이를 수행하는 좋은 방법은 Interface Builder를 사용하는 것입니다.
애초에 Interface Builder를 사용하면 비활성화하고 제거하고 다시 활성화하고 그런 작업이 불가능하기 때문이죠. 사용할 수 있는 상황이라면 사용해야 합니다.
3. Engine
오토레이아웃 프로세스에 대해 더 자세히 살펴보겠습니다. 실제로 제약 조건을 활성화할 때, 그리고 제약 조건을 추가할 때 발생하는 프로세스 말이죠.
프로세스 별로 그림과 같이 최대한 자세하게 설명해볼게요.
Constraint가 추가되면, 방정식(Equation)을 만들고 엔진에 추가

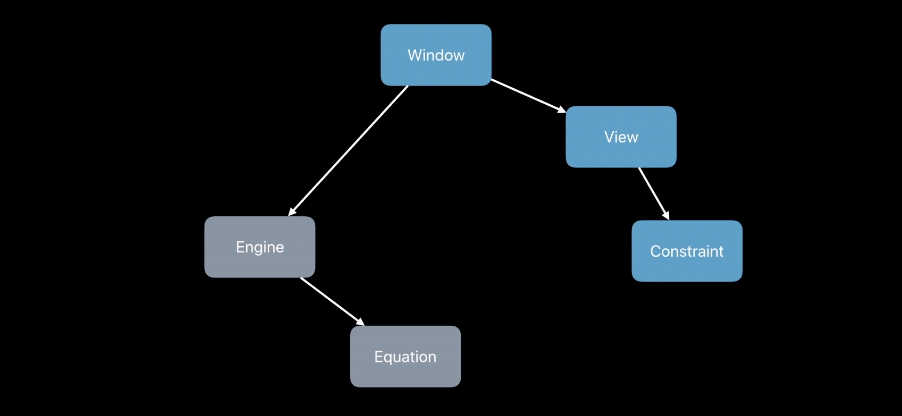

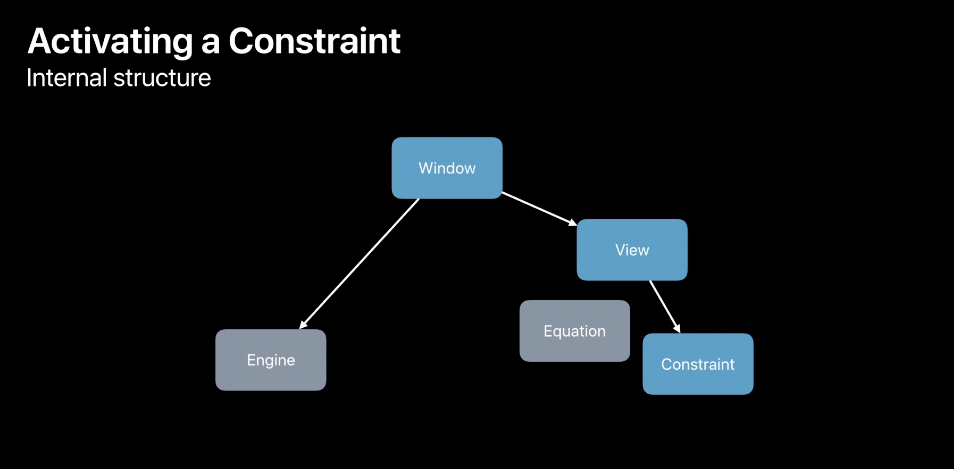

아래의 그림이 간략한 다이어그램 입니다. View에서 제약 조건을 추가한다면 이 View는 Window에 달려있죠. 그리고 Window에 매달려 있는 것이 Engine이라는 내부의 개체입니다. Engine은 Auto Layout의 컴퓨팅 코어이죠. 그리고 이제 다음으로 Constraint가 추가되면, Constraint에 해당하는 방정식(Equation)을 만들고 그것을 엔진에 추가합니다.

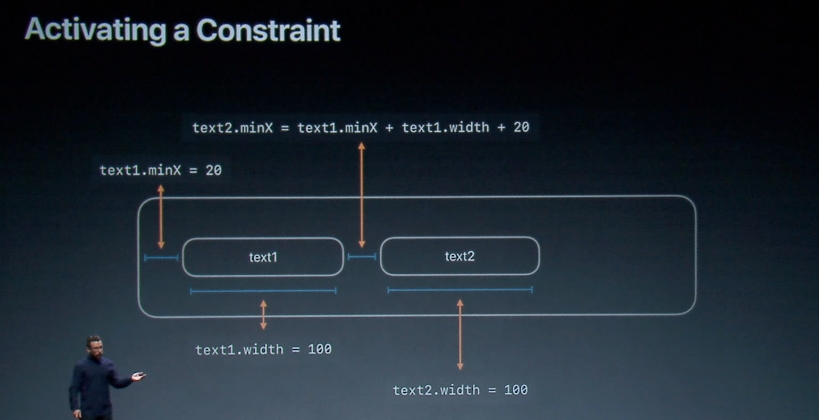

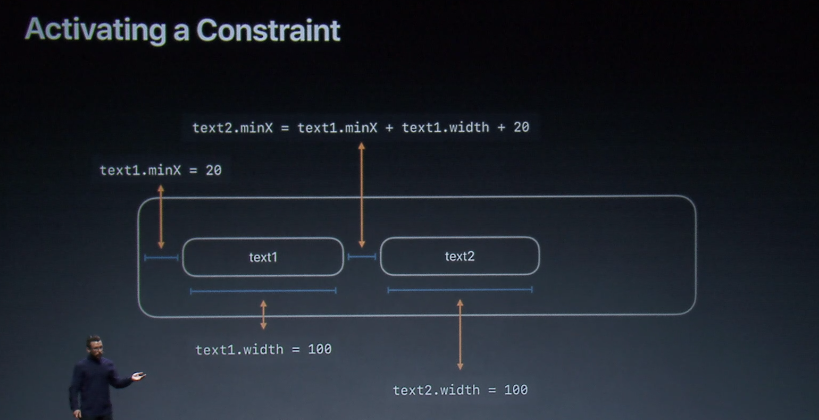

방정식(Equation)이 무엇일까요? 아래의 그림과 같은 것들입니다. 그리고 여기서 이해해야할 것은 방정식이 변수들로 이루어졌다는 것입니다.

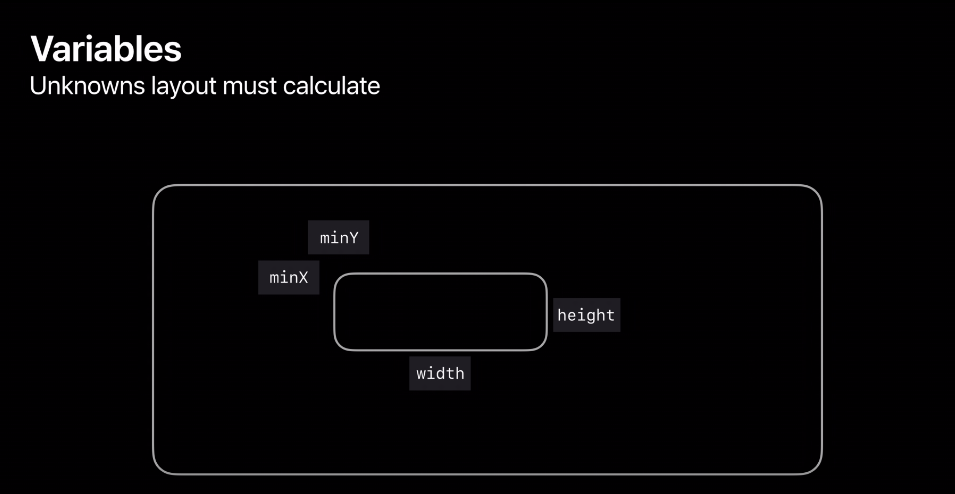

이 경우에서 변수는 View의 frame 데이터입니다. 최소한 4개겠죠. minX, minY, width, height 이렇게요. 시작좌표와 너비, 높이만 있으면 최소한 그릴 수 있는 조건은 달성할테니까요.

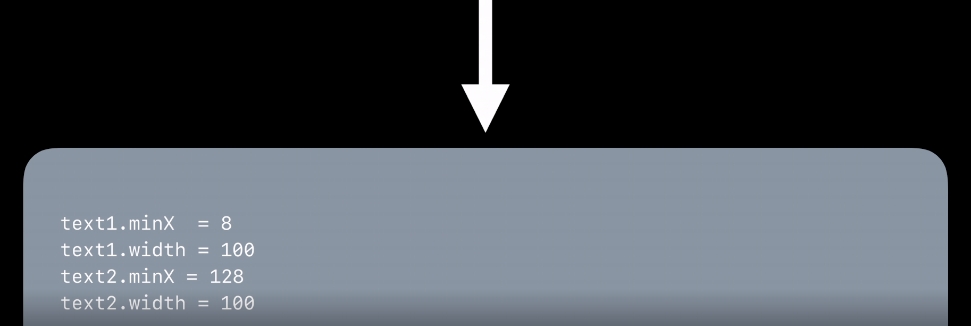

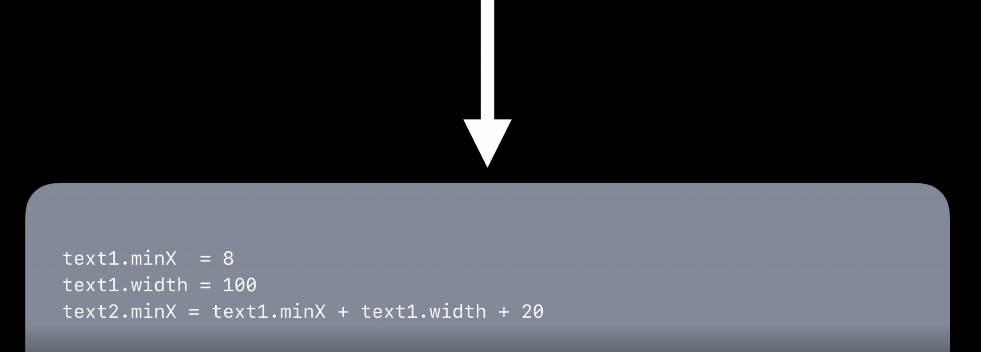

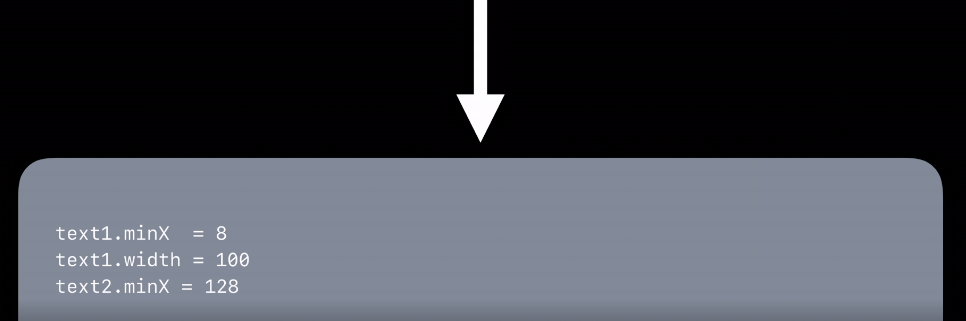

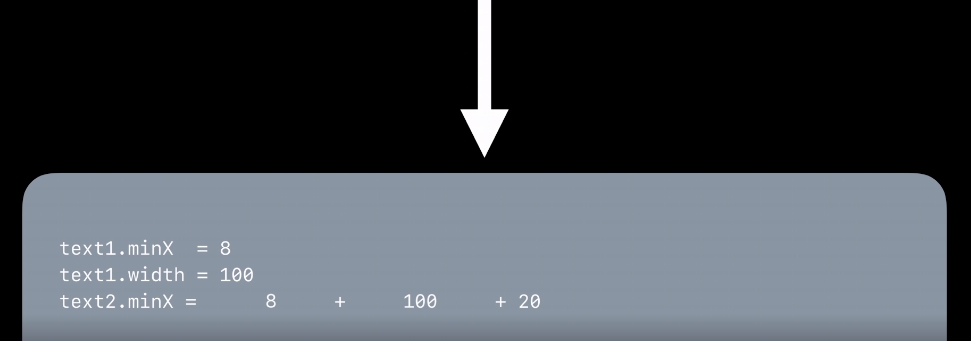

그리고 나서 이제 엔진에서 연산을 시작할 겁니다. 첫번째는 text.minX가 들어옵니다(8이 아니라 20). 다음으로 text1.width = 100이 들어오고, 이어서 text2.minX가 들어옵니다.

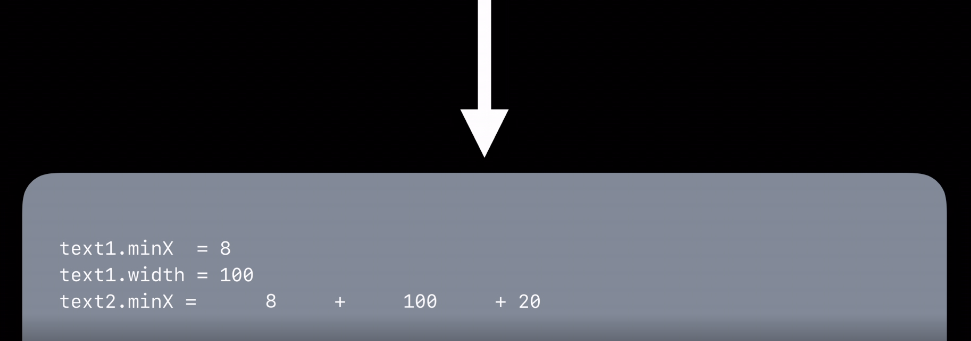

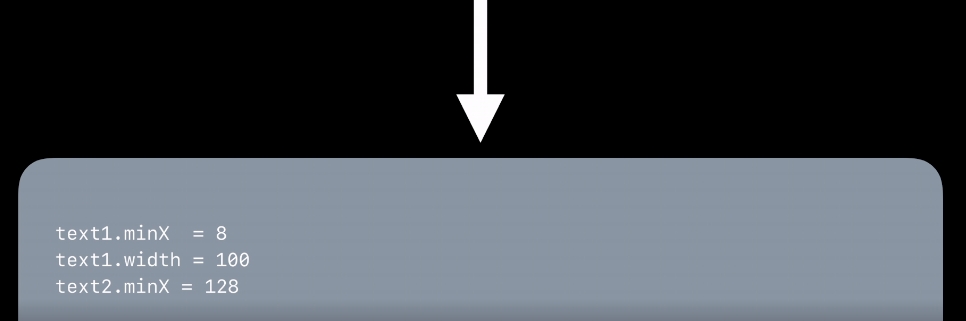

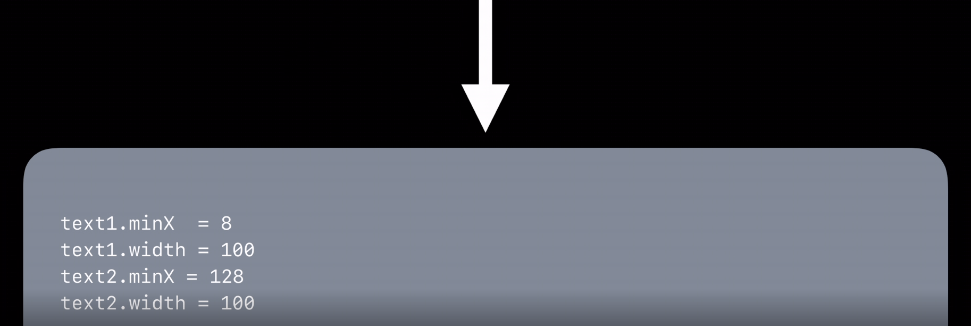

그런데 여기서 최적화가 일어납니다. 바로 text1.minX를 8로 text1.width를 100으로 대체하는 것이죠. 128이 됩니다. 마지막으로 text2.width = 100이 들어오고 계산이 끝이납니다.
Engine에 Variable이 할당될 때마다 setNeedLayout 호출

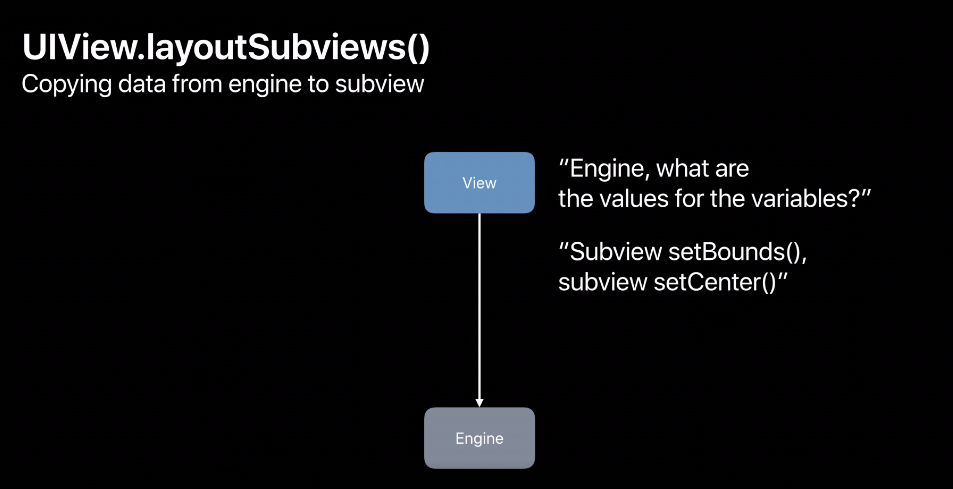

그런 다음에는 UIView가 레이아웃을 수신하고 Subview가 할 일은 엔진에서 프레임으로 해당 데이터를 복사하는 것입니다.

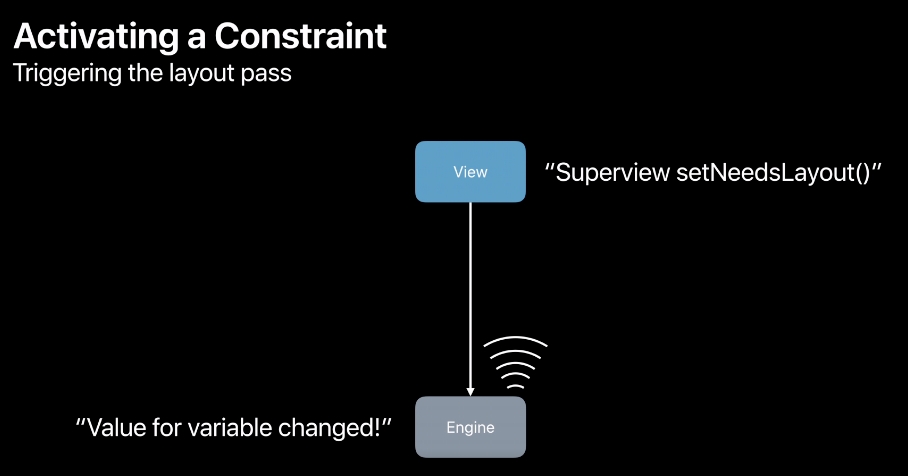

지금 방정식에 text1.minX = 8 같은식으로 할당이 되잖아요. 그러면 minX 이라는 변수에 값이 변했으니 엔진은 뷰에게 변수의 값이 바뀌었다고 알려줍니다.
그러면 뷰는 엔진이 값을 알려줬으니 해당 뷰의 superview를 호출하고 해당 하위 뷰의 setCenter에서 setBounds를 호출합니다.
이게 프로세스의 끝입니다.

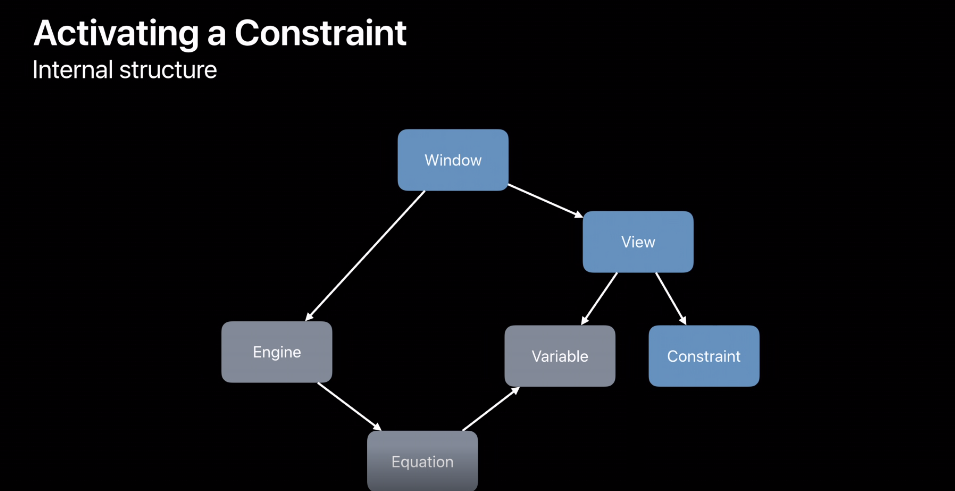

완성된 다이어그램
결론
프로세스를 다 살펴보았습니다. 이제 배운 것을 기반으로 아까의 코드를 다시 보죠.
만약에 우리의 코드가 저 상태라면 엔진은 아래의 gif처럼 계속 비활성화 -> 제거 -> 방정식 새로 계산 -> 활성화 -> 뷰에 프레임 넘기기를 초당 120회씩 반복하고 말겁니다.
4. Local vs Global 레이아웃
단순한 것이 가장 빠른 것
정말 좋은 성능을 원한다면 오토레이아웃으로 사용한 만큼만 비용을 지불하면 됩니다. 이게 무슨 말이냐면, 아래 그림과 같은 겁니다.

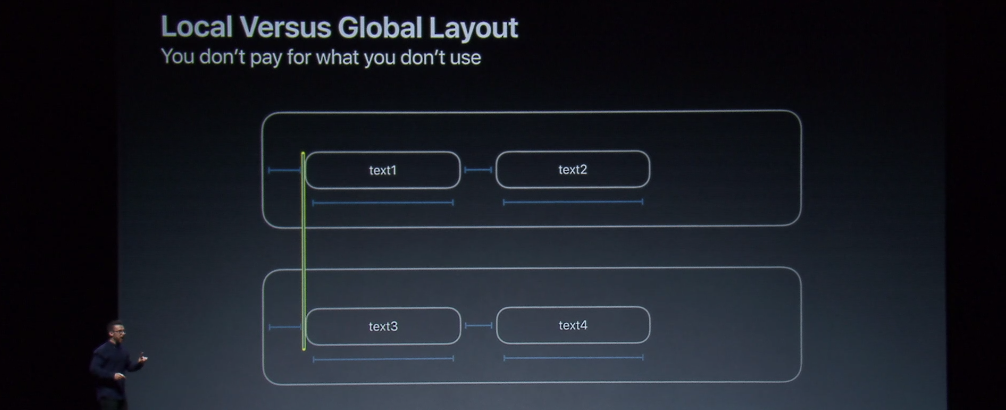

레이블이 2개있고 그걸 감싸는 슈퍼뷰가 있는 UI가 있다고 해보죠. 여기서 text3이 text1의 leading으로 정렬을 해버렸습니다.
보통 이렇게 많이 하죠? 근데, 만약에 저렇게 오토레이아웃을 잡지 않고 각각 잡았다면 어떨까요? 사람들은 왠지 그렇게하면 성능이 느려질 것 같다고 생각합니다.

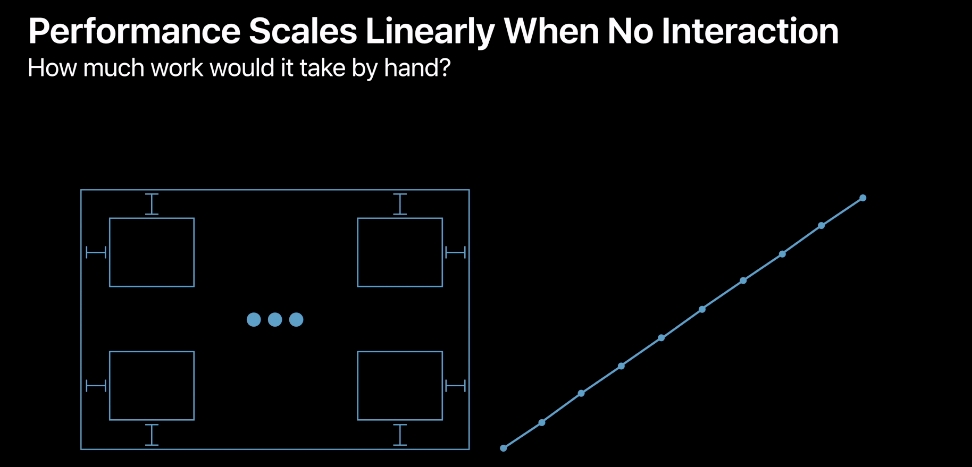

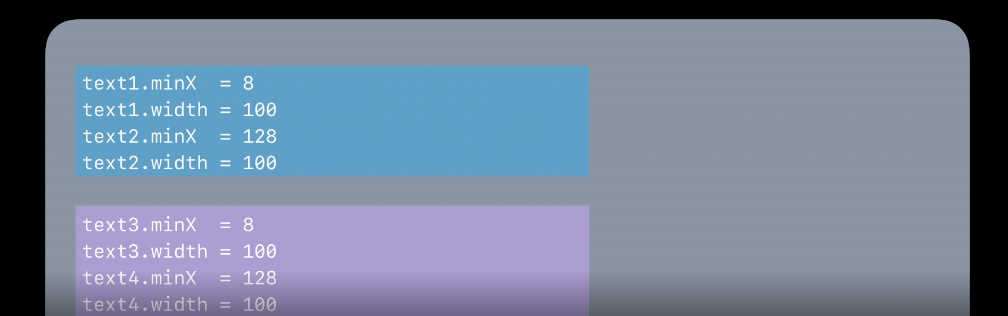

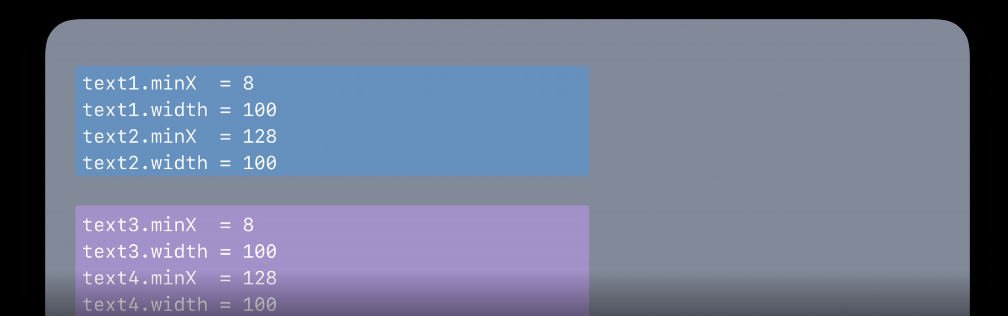

하지만, 실제로는 다릅니다. 두번째 사진을 보면 엔진에서는 top view와 bottom view의 방정식이 각각 따로 계산됩니다. 독립적인 방정식이 2개 있는거죠.
이렇게 되면 1개의 방정식의 계산시간이 2.5초라면 2개면 5초고 4개면 10초가 되는 겁니다. 얻을 수 있는 최고의 선형 성능(linear time)을 볼 수 있겠죠.
하지만, 만약에 이렇게 하지 않았다면 bottom view는 top view를 기다려야 합니다. 독립적으로 계산할 수 없죠. text1의 leading으로 정렬해놓았으니까요. 단순한 것이 가장 빠른 겁니다.
자연스럽게 사용하세요

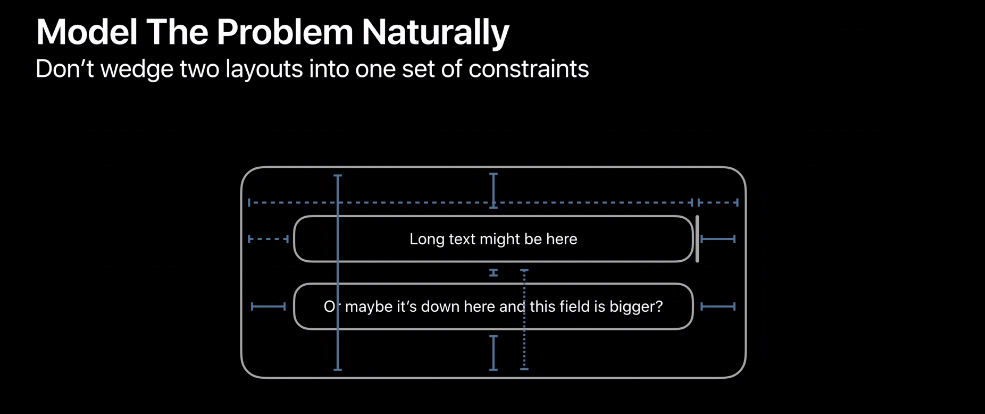

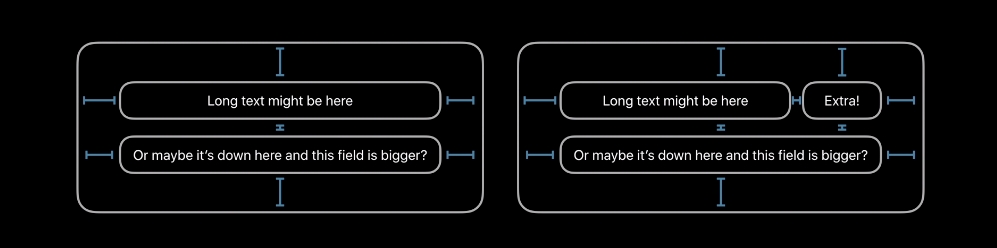

아래의 첫번째 그림을 보죠. 오토레이아웃이 뭐가 많죠? 저건 사실 2개를 겹쳐놓은 겁니다. 유사한 레이아웃이니 나름대로 뭔가 최적화를 해서 하나의 뷰만 사용하도록 한 것이죠. 저것을 원래대로 나누면 두번째 그림이 되는 겁니다.
그건 좋은 생각이 아닙니다. 이렇게 해버리면 엄청나게 많은 종속성을 생성합니다. 디버깅도 엄청나게 어렵죠. 그냥 자연스럽게 사용하면 됩니다. 성능도 개발자가 직접 이해하는 것에도 더 좋습니다.
추가적인 기능들
Inequality
일부 뷰에 대해서는 width >= 100 을 표현할 수도 있습니다. 인터페이스 빌더에서는 greater/less then equal 같은 거겠죠. 이 기능의 비용은 width == 100과 비교하면 아주 저렴합니다.
NSLayoutConstraint set constant
또 NSLayoutConstraint.constant = 100 과 같이 해줄 수도 있습니다. IBOutlet으로도 되죠? 실제로 제스쳐 레코나이저에서 드래그를 할 때마다 x,y 좌표가 변경되면 저런식으로 .constant 에 넣어줘서 변경이 되는 구조입니다.
Priority
아까 뷰의 너비가 이상적으로는 width == 100 인 것이 좋다고 해볼게요. 상대적으로 == 가 더 비용이 많이 든다고 했었죠.
이럴 때, == 에서 priority를 주면 이것은 오류를 최소화하는 작업입니다.
그러니까 이상적으로는 100이지만, 100+약간의 오차값이 있어도 같다고 하는거죠. 이런식으로 오류를 최소화 하는 겁니다.
5. 효율적인 레이아웃 그리기
이번에는 이론적인 이야기보다는 실제 사례로 예시를 들어보겠습니다.

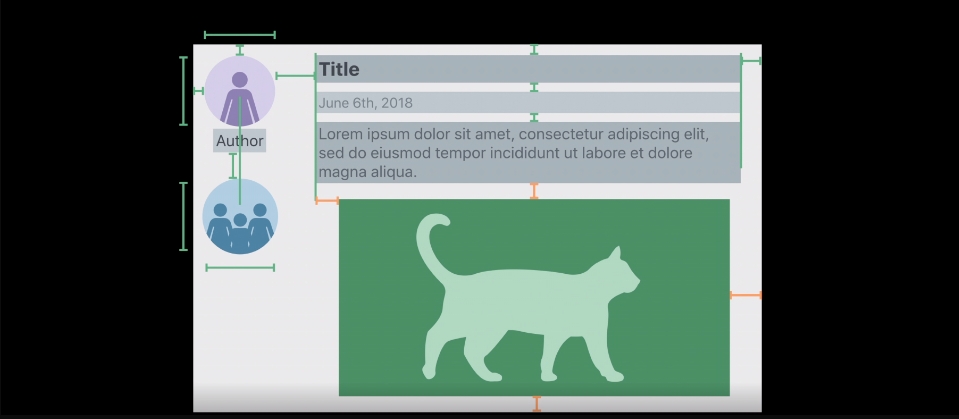

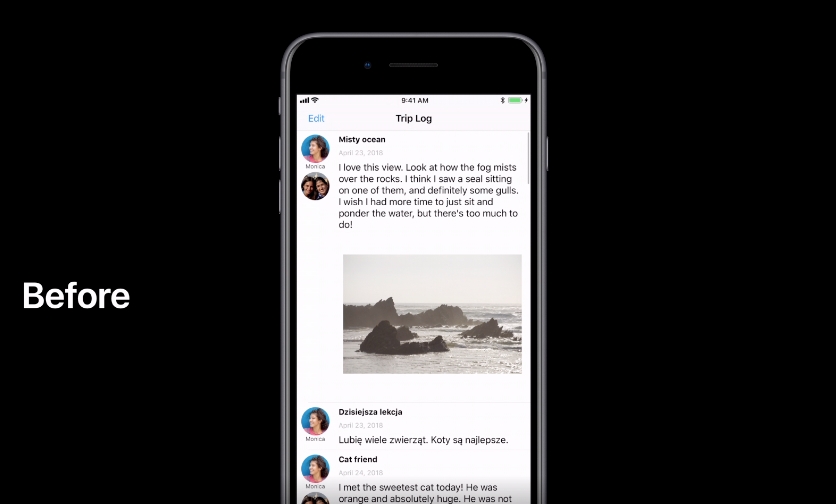

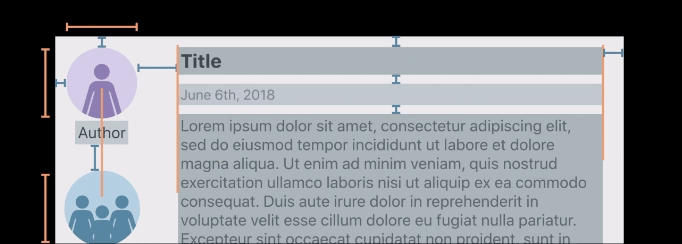

이것은 소셜 미디어 타입의 앱입니다. 테이블뷰 셀로 구성되어 있구요. 아바타가 있고, 공유 중인 사람을 보여주기 위한 아바타가 하나 더 있습니다. 공유 중인 사람이 없다면 보이지 않겠죠.
레이블로는 제목, 날짜, 본문이 있으며 본문은 아래의 그림과 같이 길이가 유동적일 수 있습니다. 또 사진을 공유하는 기능도 있는데요. 공유 아바타와 마찬가지로 당연히 사진도 있을 수도 있고, 없을 수도 있습니다.
자, 그러면 이 앱을 가장 효율적인 레이아웃으로 만들어 보도록 하죠. 문제가 뭘까요? 지금 이 앱의 문제는 보통 소셜미디어 앱들이 그렇지만 굉장히 빠른 스크롤링을 요구합니다. 하지만 지금 이 앱을 빠르게 스크롤링 할 경우, 심한 버벅거림(hiccups)가 있죠.
인스트루먼츠로 문제 찾기

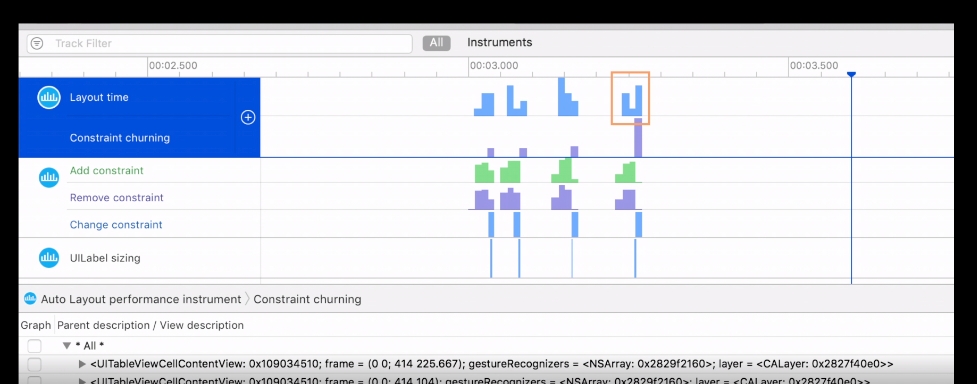

일단 이 인스트루먼츠는 바로 위의 앱에서 스크롤링을 했을 때의 데이터입니다. 그리고 인스트루먼츠에서 주황색 상자가 있는 부분이 CPU 사용량입니다. 여기에 변동 크게 있으면 레이아웃 쪽에서 문제가 있을 확률이 높죠.
같은 칸 바로 밑의 보라색 막대는 제약조건 churning이 발생하는 뷰의 개수에 해당합니다. 뭔가 막대가 되게 길죠.

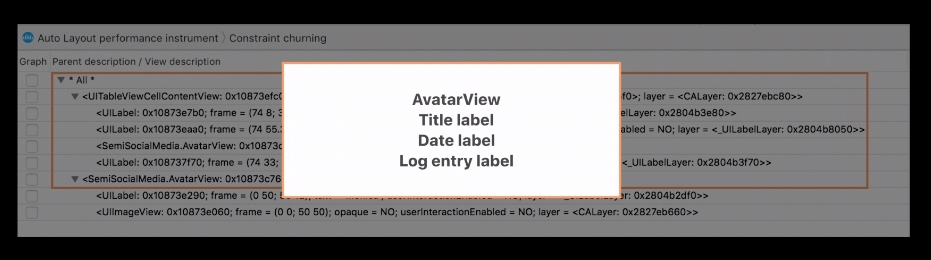

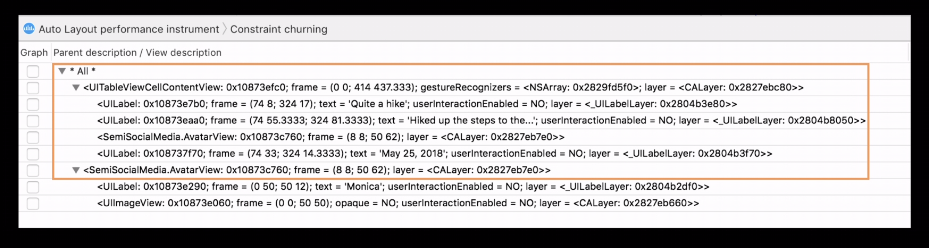

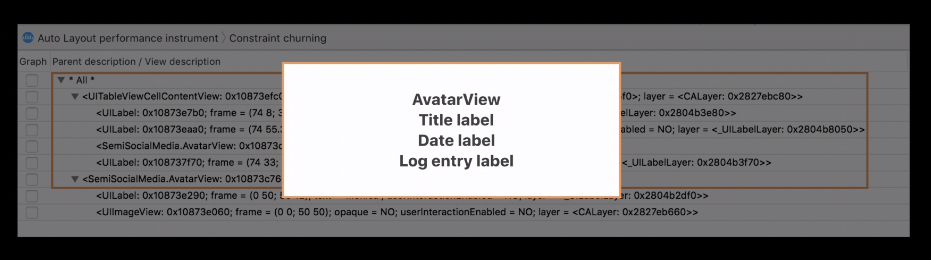

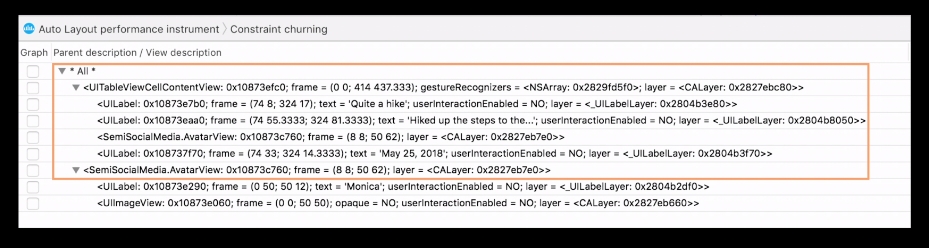

이 부분의 상세보기를 확인해보면 두번째, 세번째 사진과 같습니다. 여기서는 어떤 것들에 대해서 영향을 받는지 관련된 뷰의 목록이 표시됩니다. UITableViewCellContentView 안에 4개의 뷰가 있고 그 4개의 뷰인 AvaterView, Title label, Date label, Log entry label이 있습니다. 여기서 뭔가 이슈가 있나봐요.
그리고 아래 항목을 보면 Add, Remove, Change Constraint가 보이는데요. 막대 그래프를 보면 Add도 높고, Remove도 높고, Add와 Remove가 끝날즈음 Change가 높죠? 이거 뭔가 익숙하지 않나요?
그렇습니다. 아까 우리가 했던 것하고 똑같아요. UpdateConstraints 메소드가 계속 재정의되고 있었던 거죠. 제약조건을 삭제하고, 다시 생성하고, 활성화하고, 다시 삭제하고, 생성하고... 네번째 gif처럼 말이죠.
문제 해결하기 1 (setHidden)
일단 문제를 찾았으니 하나씩 해결해보죠. 안없애고 다시 하려면 어떻게 해야할까요?
일단 왼쪽의 아바타뷰를 볼게요. 얘는 잘생각해보면, 공유 중인 사람이 있으면 보여주고 그렇지 않으면 안보여주면 되는거겠죠?
그러면 굳이 지웠다가 새로 생성해줄 필요가 없습니다. 공유 중인 사람이 있으면 보여주고, 없으면 숨겨주면 되죠.
setHidden은 제약조건을 제거하는 대신에 뷰를 숨겼다가 보여줬다가 할 수 있는 매우, 매우, 매우 저렴한 방법입니다.
문제 해결하기 2 (imageView)

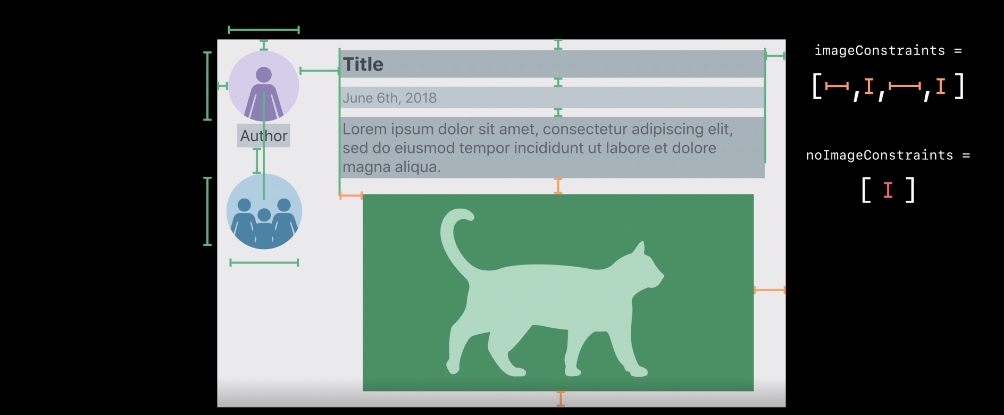

이제 이미지뷰에 대해서 이야기해보겠습니다. 제약 조건을 잘 보면 아래 초록색과 주황색으로 나뉠 수 있습니다.
초록색은 변하지 않는 제약조건입니다. 항상 있죠. 그렇죠? 그리고 주황색은 선택적입니다. 이미지가 있으면 주황색이 있고 없으면 본문 레이블과 전체 컨텐츠뷰의 거리의 제약조건만 존재하겠죠.
이럴 때는 어떻게 해야 제약조건을 다시 삭제, 생성하지 않을 수 있을까요 ?
답은 생각보다 간단합니다. 제약조건을 2개 만들어버립니다. 이미지가 있을 때의 경우의 제약조건과 없을 때의 제약조건 2개를 설정하는 겁니다.
그리고 제약조건을 담을 imageContraints와 noImageContraints 배열을 만들고 해당 제약조건을 넣습니다.
만약에 이미지가 있다면, noImageContraints를 비활성화하고 imageContraints을 활성화하면 되겠죠? 반대로 이미지가 없다면 imageContraints를 비활성화하고 noImageContraints를 활성화하면 될 것입니다.
Intrinsic Content Size
모든 뷰가 Intrinsic Size를 갖는 것은 아닙니다. 여기서도 UILabel, UIImageView만 그렇죠.
이미지뷰는 이미지 크기를 사용해서 고유 콘텐츠 크기를 측정하고, 레이블은 텍스트를 사용해서 고유 콘텐츠 크기를 측정합니다.
보통은 intrinsicContentSize를 오버라이딩을 하지 않지만, 오버라이딩을 하면 성능에 도움되는 상황도 있습니다. 텍스트 측정이 비용이 크기 때문이죠.
만약에 텍스트에 집약적인 앱이 있고 UILabel의 텍스트 측정에서 많은 시간이 발생하는 경우라고 해보죠. 이럴 때, 추가 정보가 있는 경우에는 도움을 받을 수 있습니다.
무슨 말이냐면, 텍스트 측정을 하지 않고도 텍스트에 필요한 크기를 알고 있는 경우가 있을겁니다. 텍스트의 높이는 뭐다라고 height 제약조건을 줘버리는거죠. 이런 경우라면 텍스트를 측정할 필요가 없잖아요?

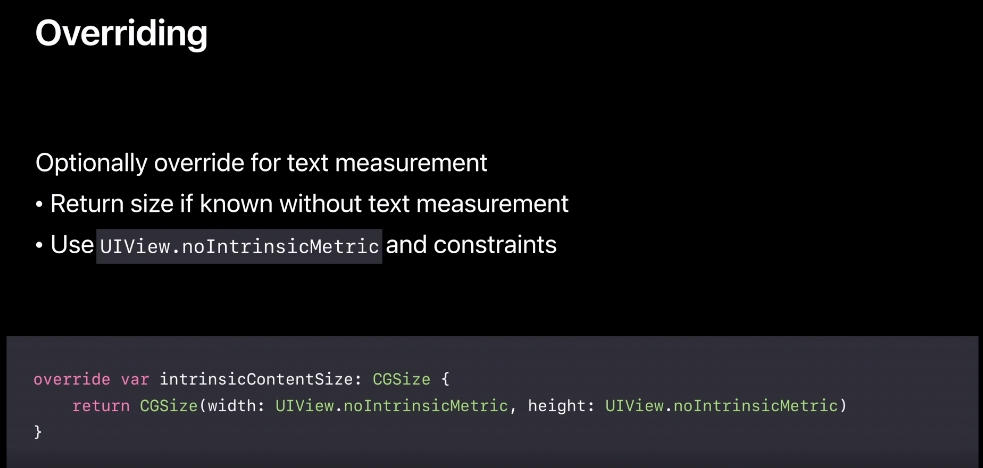

그러면 아래의 코드처럼 intrinsicContentSize를 오버라이드합니다. 이 말은 내 부모뷰에게 "이봐, 나는 이미 내 사이즈를 가지고 있으니 텍스트 측정을 하지 않아도 된다"라고 말하는 거겠죠.
이 방법은 직접 텍스트 측정을 하지 않는 경우에만 동작하지만, 일부 앱에서는 성능을 개선하는데 도움을 줄 수 있겠죠.
예를 들어, 이런 경우면 뭐 그런 느낌이겠죠? 레이블이 최대 3줄이고 그걸 넘어가니까 Label...으로 끝나는 느낌이랄까.
systemLayoutSizeFitting(_ targetSize:)
사람들은 intrinsicContentSize와 System Layout Size Fitting Size를 자주 혼동합니다.
intrinsicContentSize는 엔진에 넣을 사이즈 정보를 전달하는 방법입니다.
System Layout Size Fitting Size는 엔진에서 사이즈 정보를 다시 가져오는 방법입니다.
완전 정반대이죠.
systemLayoutSizeFitting은 오토레이아웃을 사용하여 하위 뷰를 관리하는 뷰에서 프레임 정보가 필요한 때, 혼합 레이아웃에서 사용됩니다.

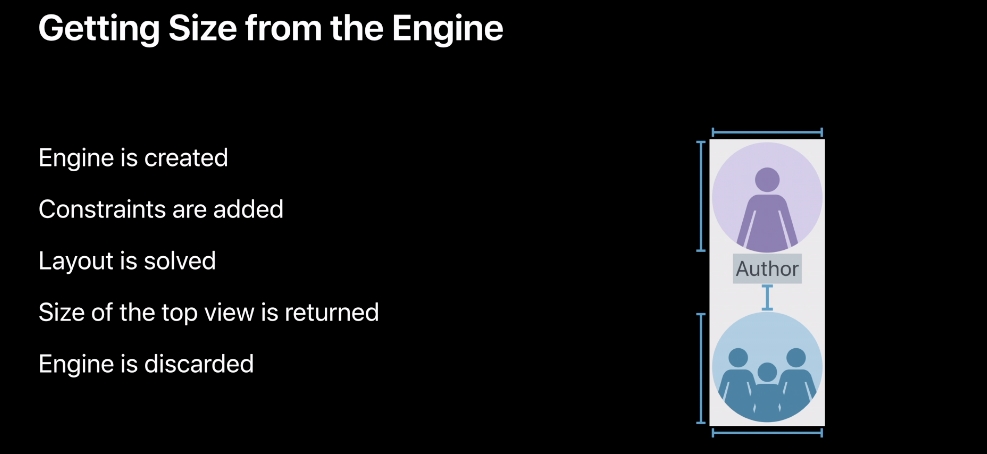

자주 사용하진 않지만, 생각보다는 비용이 비쌉니다. 이 메서드를 호출할 때마다 엔진이 생성되고 폐기됩니다. 작은 용도로는 괜찮지만 많이 사용하는 경우엔 호출할 때 주의해야 합니다.
자주하는 실수 중 하나는 self-sizing cell에서 콘텐츠 뷰로 호출을 전달하는 것입니다. 그렇게 하면 실제로 스크롤을 만들기 위해 만든 일부 최적화를 재정의하고 해당 뷰에서 더 빠르게 스크롤하고 엔진을 추가하게 됩니다. 따라서 현재 그렇게 하고 있고 스크롤이 좋지 않다면 확인해봐야 합니다.
Unsatisfiable Constraints
이런 경우가 있습니다. 하나의 뷰인데 width = 50, width = 200을 설정한 경우죠.
그러면 아래와 유사한 에러가 콘솔에 띄워집니다. 이것은 때때로 성능에 직접적인 영향을 미칠 수 있으며 다른 문제를 숨길 수도 있습니다.
정리하기
모든 제약조건을 삭제하지 마세요.
공통적으로 적용되는 제약조건이 있는 경우 한번만 추가하세요.
변경이 필요한 제약조건만 변경하세요.
제약조건을 삭제하기보다는 숨기는게 낫습니다.
Intrinsic Content Size는 대체로 오버라이드하지 않지만, 텍스트의 크기가 고정되어 있어 텍스트 특정이 필요하지 않은 경우에만 오버라이드 합니다.
intrinsicContentSize와 systemLayoutSizeFitting는 정반대입니다.
systemLayoutSizeFitting를 호출할 때마다 엔진이 생성되고 폐기되므로 작은 용도로는 괜찮지만, 많이 사용하는 경우엔 주의해야 합니다. (특히 테이블/컬렉션뷰의 self-sizing cell의 경우)
정상동작한다고 해서 같은 뷰에 width 제약 조건을 2개씩 넣는다던지 하면 안됩니다. 성능에도 영향이 있고, 다른 문제를 숨길 수도 있습니다.
Reference
https://developer.apple.com/videos/play/wwdc2018/220/
Endnotes
¹leaf
사전 그대로의 뜻은 나뭇잎의 잎이지만, 프로그래밍 적으로는 트리tree 자료구조에서 자식이 없는 노드. 즉, 제일 하단의 노드를 말한다.
여기서는 뷰 계층이 스택구조로 밑에서부터 차근차근 쌓이므로 제일 마지막인 최상단 뷰를 뜻한다.
²방정식(Equation)
방정식(方程式, 영어: equation)은 미지수가 포함된 식에서 그 미지수에 특정한 값을 주었을 때만 성립하는 등식이다. 이때, 방정식을 참이 되게 하는(성립하게 하는) 특정 문자의 값을 해 또는 근이라 한다.
x^2 - 5x + 6 = 0 은 방정식이고, 해는 2와 3이다.
